Jak przygotowanie produkcji wpływa na powtarzalność metalowych detali w serii

W realiach współpracy B2B z branżą maszynową, samochodową czy farmaceutyczną pojedynczy wykonany element może spełniać wszystkie założone normy, jednak cała partia nierzadko zawodzi, jeśli przygotowanie procesu nie uwzględnia specyfiki serii. Brak precyzji na wczesnym etapie technologicznym powoduje stopniowe rozbieżności wymiarowe. W skrajnych przypadkach generuje to odrzuty sięgające nawet 20 procent partii i poważne opóźnienia w łańcuchu dostaw. Pominięcie analizy obróbczej na etapie modelowania to prosta droga do piętrzenia się problemów w późniejszych fazach. Zamknięta pętla obejmująca sprawdzanie prototypu oraz ścisłą kontrolę to jedyna droga do uniknięcia kosztownej ponownej obróbki. Prawidłowo zaplanowany proces chroni ciągłość linii montażowych i stabilizuje budżet całego przedsięwzięcia.

Doprecyzowanie dokumentacji przed uruchomieniem serii

Uruchomienie seryjnego wytwarzania elementów zaczyna się od wnikliwej analizy rysunku technicznego oraz modelu przestrzennego. Konieczne jest precyzyjne określenie materiału wsadowego. Wykorzystanie stali narzędziowej 1.2379 przeznaczonej na twarde formy wtryskowe wymaga zupełnie innych parametrów pracy maszyny niż obróbka stopów aluminium dla lekkich komponentów motoryzacyjnych. Dokumentacja inżynieryjna musi jasno definiować wszystkie tolerancje wymiarowe. Najczęściej stosuje się wytyczne normy ISO 2768-1, w której klasa m dla wymiarów od 6 do 30 milimetrów oznacza dopuszczalną odchyłkę rzędu ±0,1 mm. Zapewnia to średnią dokładność warsztatową, wystarczającą dla wielu standardowych podzespołów maszynowych.

Kluczowym krokiem technologa jest poprawne wyznaczenie baz obróbczych. Ustalenie głównej płaskiej powierzchni A oraz walca B pozwala na stabilne i powtarzalne mocowanie detalu w kolejnych operacjach maszynowych. To właśnie od tych fizycznych punktów odniesienia mierzone są w przestrzeni pozostałe gabaryty. Powierzchnie funkcjonalne, oznaczane na przykład symbolem H9 dla otworów współpracujących z wałkami, muszą stanowić absolutny priorytet produkcyjny. Odpowiadają one za bezproblemowy montaż elementu w docelowej maszynie, dlatego ich specyfikacja wymiarowa nie znosi żadnych kompromisów. Dodatkowo niedookreślenie chropowatości powierzchni gładkich może doprowadzić do przedwczesnego zużycia uszczelnień w projektowanych układach hydraulicznych.

Geometria i funkcja a wybór optymalnej technologii obróbki

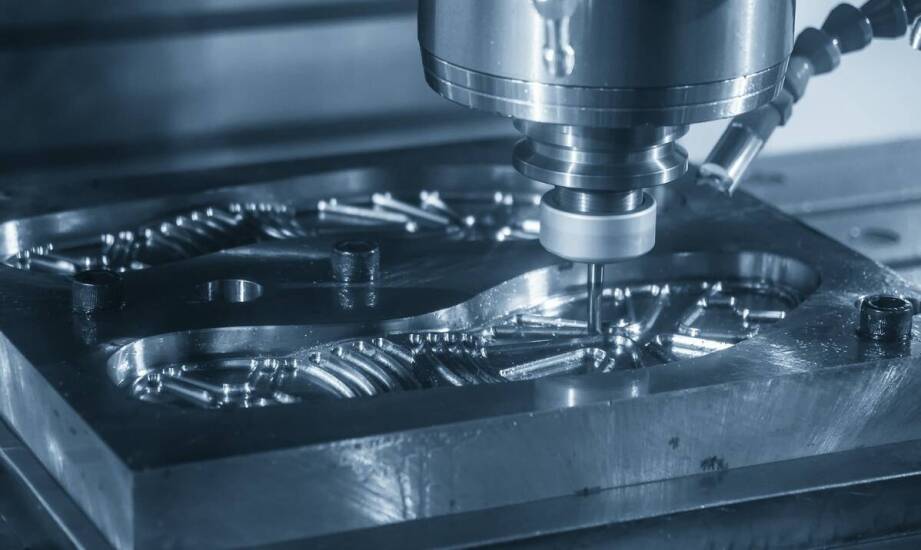

Fizyczna geometria docelowego komponentu w dużej mierze dyktuje wybór procesu wytwórczego. W przypadku prostych kształtów o wymaganej tolerancji w przedziale IT8-IT11 standardowo stosuje się toczenie oraz frezowanie sterowane numerycznie. Nowoczesne centra obróbcze osiągają powtarzalność pozycjonowania poniżej 0,01 mm w osiach roboczych, co pozwala zachować rygorystyczne normy wymiarowe nawet przy pracy na trzy zmiany. Złożona produkcja detali metalowych Warszawa i okoliczne strefy przemysłowe to obszary, w których niezawodność nowoczesnego parku maszynowego ma decydujące znaczenie dla zachowania spójności partii.

Zupełnie inaczej wygląda sytuacja w przypadku elementów posiadających skomplikowane profile wewnętrzne, głębokie żebra czy bardzo ostre narożniki. Takie obszary są niemożliwe do wykonania klasycznymi narzędziami skrawającymi ze względu na naturalny promień frezu. Wówczas konieczna staje się obróbka elektroerozyjna EDM, która powoli eroduje materiał za pomocą wyładowań elektrycznych. Proces ten przebiega całkowicie bez udziału sił mechanicznych, co czyni go idealnym rozwiązaniem dla twardych stali hartowanych poddawanych wcześniej obróbce cieplnej. Ostateczna decyzja technologiczna zawsze opiera się na docelowej funkcji danego elementu. Detale łożyskowe wymagają płynnego frezowania dla uzyskania odpowiedniej gładkości, natomiast matryce tłoczące realizuje się na drążarkach. Z kolei obróbka konwencjonalna sprawdza się już głównie przy pracach naprawczych i jednostkowych, wyraźnie ustępując zautomatyzowanemu sterowaniu numerycznemu.

Pełny przepływ i nadzór nad stabilnością parametrów

Połączenie przygotowania technologicznego z fizycznym wykonawstwem wymaga sprawnego zarządzania danymi na każdym etapie. Pracownia konstrukcyjna PKN Ziemba w Zielonce koło Warszawy obsługuje procesy produkcyjne w sposób kompleksowy. Działalność obejmująca projektowanie CAD/CAM, frezowanie numeryczne oraz drążenie elektroerozyjne pozwala na pełną kontrolę nad przejściem od wirtualnego modelu do seryjnie wytwarzanej części. Funkcjonujący od 1992 roku zakład dostarcza precyzyjne formy wtryskowe oraz specjalistyczne komponenty między innymi dla branży chemicznej i lotniczej, opierając operacje na własnym parku maszynowym.

Uruchomienie głównej produkcji zawsze poprzedza wykonanie pierwszej sztuki podlegającej pełnej kontroli wymiarowej FAI. Na tym krytycznym etapie technicy weryfikują 100 procent cech geometrycznych zapisanych w dokumentacji. Z kolei w trakcie samej obróbki wielkoseryjnej ogromnego znaczenia nabiera kontrola międzyoperacyjna, realizowana najczęściej za pomocą maszyn współrzędnościowych CMM. Narzędzia skrawające ulegają mikroskopijnemu stępieniu w miarę obróbki kolejnych elementów z partii. Zebrane przez urządzenia pomiarowe dane służą operatorom do wprowadzania korekt ustawień, które kompensują naturalne zużycie narzędzi skrawających w trakcie formowania urobku. Taki ścisły reżim zatrzymuje dryf wymiarowy i utrzymuje właściwe parametry dla wolumenów rzędu tysięcy sztuk.

O ostatecznej jakości elementu przekazywanego na linię montażową decyduje wprost powiązanie dokumentacji technicznej z obraną metodą wytwarzania. Wykonanie rzetelnych pomiarów prototypu oraz stały nadzór nad zużyciem narzędzi to fundamenty przewidywalnego cyklu produkcyjnego. Branżowa powtarzalność na poziomie 99,9 procent staje się możliwa do osiągnięcia wyłącznie przy zachowaniu zamkniętej pętli weryfikacyjnej. Etapy takie jak inżynieryjne projektowanie, ocena pierwszej sztuki oraz regularna kontrola na maszynach współrzędnościowych muszą stanowić jedną spójną procedurę. Eliminacja błędów przed fazą główną chroni budżet przedsiębiorstwa i gwarantuje nieprzerwaną terminowość dostaw.
